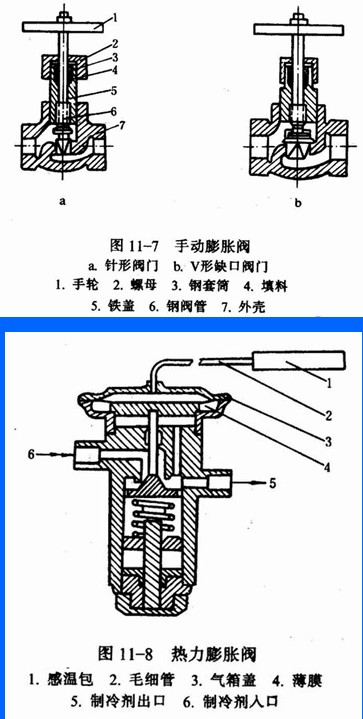

（－）手動膨脹閥 手動膨脹間的構造如圖11－7所示，閥蕊有針形和V形缺口等型式。手輪轉動時，可改變閥門開啟度。開啟度按蒸發器熱負荷的變化來調節，通常為手輪的1／8～1/4周，不能超過1周，否則開啟度過大，失去膨脹作用。
這種膨脹閥，結構簡單，但不能隨熱負荷的變化而自動調節。在氟利昂制冷裝置中已使用熱力膨脹閥進行自動調節。
（二）熱力膨脹閥 它是利用蒸發器出口處蒸汽的過熱度來調節制冷劑的。如圖11-8所示，由感應元件（感溫包）、膜片、閥體、閥座等組成。在制冷機組正常運轉條件下，感應元件灌注劑壓力等于膜片下氣體壓力與彈簧壓力之和，處于平衡狀態。如供制冷劑不足，引起蒸發器出口處回汽，過熱度增大，感溫包溫度升高，使膜片下移，閥口的開啟度增大，直至供液量與蒸發量相當時，再得到平衡。故熱力膨脹闊能自動調節間的開啟度，供液量隨負荷大小自動增減，可保證蒸發器的傳熱面積得到充分利用，使壓縮機正常安全地運行。
|
